Телецентрическая измерительная система для высокоскоростного линейного контроля

Платформа на основе Silhouette обеспечивает субмикронную повторяемость, выдержку 25 мкс и измерения без искажений по всему полю зрения.

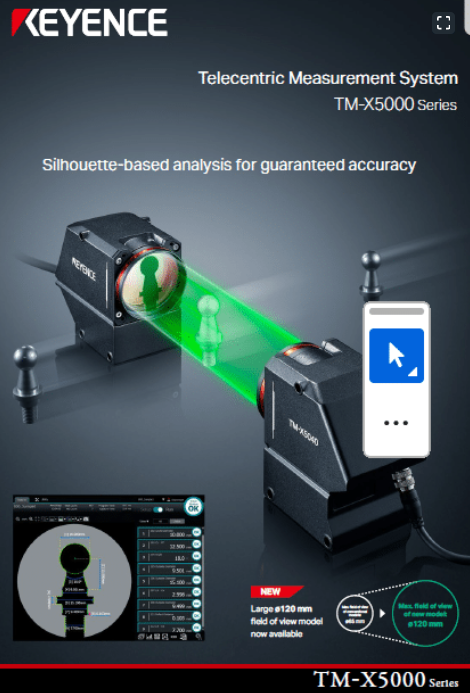

Компания KEYENCE расширила свою серию TM-X5000 новой сверхширокоугольной сенсорной головкой с полем зрения 120 мм, предназначенной для высокоскоростного линейного контроля размеров более крупных компонентов.

Ключевые особенности:

Двойная телецентрическая оптическая система с телецентричностью 0,0001° (типовая)
Опция сверхширокого поля зрения 120 мм.
минимальная экспозиция 25 мкс;циклы выборки до 3 мс
Повторяемость до ±0,03 мкм;точность позиционирования до ±0,2 мкм
До 100 одновременных измерительных инструментов со встроенным обнаружением дефектов
Последнее дополнение увеличивает максимальную зону измерения с 65 мм до 120 мм, сохраняя при этом субмикронную повторяемость.Разработанная для контроля внешнего диаметра, зазора, ширины и профиля, система сочетает в себе двойную телецентрическую оптику с анализом на основе силуэта для обеспечения стабильных измерений независимо от типа материала, включая прозрачные и отражающие объекты.

В основе платформы лежит двойная телецентрическая оптическая система с линзами как в передатчике, так и в приемнике.Используя коллимированную зеленую светодиодную подсветку и CMOS-датчик высокого разрешения, система фиксирует четкие контуры силуэтов, даже когда цели смещаются в поле зрения.Телецентричность 0,0001° (типичная) помогает минимизировать отклонения размеров из-за несоосности.

Время экспозиции всего 25 мкс, что в 40 раз быстрее, чем у обычных моделей, позволяет проводить измерения без размытия быстро движущихся или вращающихся деталей.Система поддерживает циклы отбора проб с частотой до 3 мс, что позволяет осуществлять поточный контроль без замедления производственных линий.

Точность положения измерения составляет до ±0,2 мкм в зонах повышенной точности, с повторяемостью до ±0,03 мкм в зависимости от выбранной головки.Оптика без искажений и субпиксельная обработка делят каждый пиксель на более чем 100 субпикселей, обеспечивая точность во всем поле зрения и уменьшая отклонения в обнаружении краев.

Контроллер поддерживает до двух сенсорных головок и до 100 измерительных инструментов на каждую головку, включая функции GD&T, шага, биения и основного сравнения.Интегрированное обнаружение отклонений позволяет одновременно измерять размеры и обнаруживать заусенцы, стружки или посторонние частицы.Благодаря головкам со степенью защиты IP64, дополнительным модулям полевой шины, включая EtherNet/IP, PROFINET и EtherCAT, а также возможности импорта CAD для быстрого создания программ, система позиционируется как универсальная платформа для автомобильной, электронной, медицинской и точной производственной среды.
